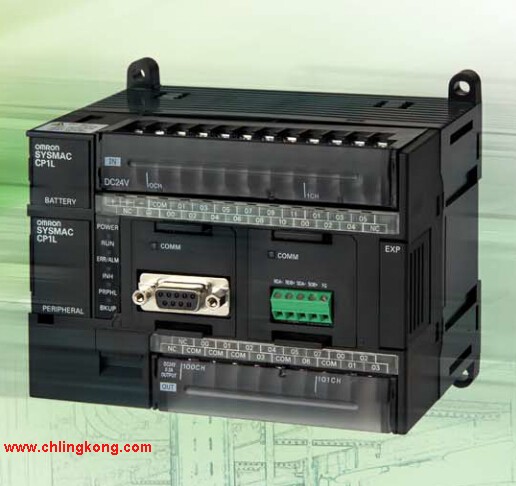

標準型，內置模擬量。
電源規格：DC24V。
輸入點數：12點，模擬輸入2點。
輸出點數：8點，模擬輸出1點。
輸出型：晶體管(漏型)。
程序容量：8K步。
數據存儲容量：8K字歐姆龍CP1L-L14DT-A。
具備先進的控制性能和功能，應用廣泛。
應用機型內置高速計數器功能、脈沖輸出功能、串行連接端口CP1L-L14DT-A
此外，使用擴展單元及選項板時，可支持各種裝置控制。
脈沖輸出功能僅晶體管輸出型。
使用100kHz、2軸脈沖輸出功能實現定位控制。
Modbus-RTU簡易主機功能。
通過內置RS-485變頻器速度。
模擬輸入輸出功能歐姆龍CP1L-L14DT-A。
憑借1/12,000的高分辨率，實現的模擬輸入輸出控制。
使用選項板可擴展較少點數，使用擴展單元多可擴展24點。擴展I/O單元。
1個CPU單元的連接臺數：大3臺（ 注）。
輸出形式：晶體管輸出（漏型）。
輸入總數：--。
輸出總數：8點。
用于小型設備、小點數配電箱的省空間化經濟型歐姆龍CP1L-L14DT-A。
微型PLC的標準機型。
小型機種包含了CPU為AC電源、DC電源、繼電器輸出、晶體管輸出的4種不同型號。
電源、輸出I/O點數等按需要選擇使用。
CPM1A的基本指令：
1：LD 取指令。
2：LD NOT 取反指令。
3：AND 與指令。
4：AND NOT 與反指令歐姆龍PLC(配備USB端口型)。
5：OUT 輸出指令。
6：OUT NOT 輸反指令。
7：OR 或指令。
8；OR NOT 或反指令。
9：AND LD 塊與指令。
10：OR LD 塊或指令。
11：END（01） 結束指令。內存容量：20K步。
高速計數器 ：100kHz 4軸。
脈沖輸出：100kHz 2軸。
(晶體管型)歐姆龍PLC(配備USB端口型)。
電源：AC電源。
輸出形式：繼電器。
輸入：24點。
輸出：16點。
配備4軸脈沖輸入輸出，高功能可編程控制器。
可實現4軸脈沖輸出的CP1H-X型。
可實現1MHz脈沖輸入輸出的CP1H-Y型歐姆龍PLC(配備USB端口型)。
配備4軸脈沖輸出和模擬輸入輸出的CP1H-XA型。
脈沖輸出功能 標配4軸，定位控制威力盡顯。
高速計數器功能 標配相位差4軸，一臺即可輕松實現多軸控制。
中斷輸入功能 多內置8點，憑借指令的高速處理，有助于整個裝置的高速化。
串行通信功能 可根據選項板任意選擇2個端口、RS-232C、RS-485。
Ethernet通信功能(利用選項板實現)通過Ethernet與與上位計算機進行通信CP1L-L14DT-A。
內置4點輸入、2點輸出的模擬輸入輸出功能(限CP1H-XA型)歐姆龍CP1L-L14DT-A。
標配USB外設端口。
也可利用結構化文本(ST)語言簡單運行運算功能。
可使用CP1W系列、CJ系列的單元，擴展性群。
可利用LCD顯示設定功能輕松維護和調試(利用選項板實現)。
