凸輪輸出數：48點（外部輸出16點內部輸出32點）。
控制單元：每轉360個分區。
分解器響應速度：大800r/min。
分解器響應時間：大200μs（5kHz）歐姆龍C200H-ID215。
通過外接的分相器控制角度，并且能夠?qū)︻A(yù)置的ON/OFF角度數據進行凸輪輸出。
可支持16點外部輸出和32點內部輸出，共48點凸輪輸出C200H-ID215
一個凸輪多可以設置7點ON/OFF設置。
通過數據設定器，可簡單地顯示凸輪的數據設定，當前凸輪的角度等等。電纜長度：70cm。
擴展連接電纜連接CPU底板至擴展底板或裝一個擴展底板連接至另一個擴展底板歐姆龍C200H-ID215。
下列五種型號I/O連接電纜可供選用。
在一個網絡中，I/O連接電纜總長度多只能12米。
C200H-CN311(30cm)，
C200H-CN711(70cm)，
C200H-CN221(200cm)，
C200H-CN521(500cm)，

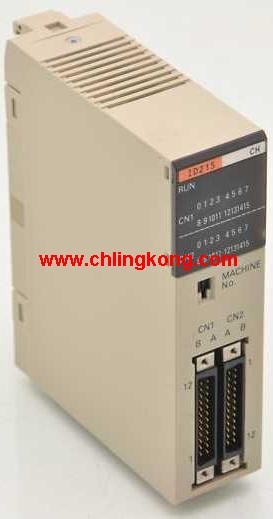

C200H-CN131(1000cm)。輸入點數：32點歐姆龍C200H-ID215。
輸入電壓：DC24V。
輸入電流：4.1mA。
外部接線：連接器方式（帶適用連接器C500-CE404）。
SYSBUS遠程I/O從站機架：不可。
占用單元數：2CH。
國際標準：U、C、N、L、CE。
提高開發效率。
加速應用現場情報化。
推進網絡多路化控制的實現歐姆龍直流輸入模塊。
從以上三個角度，造就對應于情報化的多種功能
通信協議宏功能。
用簡易的通信連接簡化系統開發。
過去，PC連接一個測量設備或元器件必須要給ASCII單元或BASIC單元編寫一個通信程序。
而今，C200HX/HG/HE PC裝上通信協議宏功能，
能將這些通信程序通過PMCR指令配置到梯形圖程序中，
用這個功能系統可以方便地與各種各樣的元器件相連歐姆龍直流輸入模塊。cmos-ram單元：電容器備份。
UM：7K字；
DM：1K字。
CPU有一個安裝存儲器盒的艙。
存儲器盒作為RAM和CPU內置RAM共同工作歐姆龍直流輸入模塊。
可選用EEPROM和EPROM存儲器盒。
要將程序?qū)懭隕PROM，請使用標準PROM寫入器。
在EPROM存儲器盒裝入CPU之前，先將EPROM連接至EPROM存儲器盒內。
若將EPROM存儲器盒從CPU上拆下，不會丟失它的數據。主站功能大4,800點/主站控制。
遠程I/O通信主站。
信息通信（接收命令）。
根據現場條件，選擇線纜傳輸型或光纜傳輸型。
在CPU外設置遠程I/O從站單元時，需使用遠程I/O主單元，
傳輸終端應使用線纜傳輸上單元。
CPU或擴展I/O單元可連接總共2個線纜傳輸或光纜傳輸遠程I/O主站單元。
安裝I/O從站單元的底板應選用C200H-BC101-V2/BC081-V2/BC051-V2/BC031-V2。
在二個上站單元卜多可連接5個遠程I/O從站單元。
在一個光纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多64個(32字512點)光纜傳輸1/O單元或I/O鏈接單元。
在一個線纜傳輸系統中，除了遠程I/O從站單元外，
還可連接多32個(32字512點)I/O終端，可編程終端，或閥接線塊。
遠程I/O從站單元可與C500或C1000遠程I/O主站單元相連接。(在從站單元上需要設定)
當從站機架上安裝高密度I/O單元時，要選C200H-RM001-PV1或C200H-RM201遠程I/O主站單元，
不能使用C200H-RM001-R單元。
遠程I/O從站單元可連接二個C200HX/HG/HE擴展I/O機架包括在可使用單元數量中(多5個單元)。
高密度I/O單元和中斷單元不能與遠程I/O從站單元連用。
注：遠程I/O主站單元不能與CompoBus/ D(設備網)主站單元連用。
Controller Link單元可以實現大容量且靈活的數據鏈接、大容量數據的收發信的信息功能。
同時，采用雙絞線布線，使得通信系統的構筑更經濟。
Controller link單元以低成本實現大容員數據的處理。
在SYSMAC同類產品之間或SYSMAC計算機之間實現靈活的數據鏈接
Controller Link的特點:
大容量、靈活方便、的數據鏈接功能。
每1節點的:發送數據鏈接通道數：大1000CH，
發送接收數據鏈接通道數:大800CH(PC的場合)、
大32000CH(工廠計算機)。
可選擇簡單的“自動設定”與能自由改變區域尺寸的任意設定”。
能夠收發大量數據的信息服務功能。
由信息服務功能，大可收發2012位位(包含F(xiàn)INS標題)的數據C200H-ID215。在收發時，大員的數據無須分割。
使用雙絞線線電纜排線方便，成本低歐姆龍C200H-ID215。
雙絞線電纜。與同軸電纜和光纜相比、其有加工、維修方便與成本低的優點。
但須使用電纜。
在網絡l絡端內內藏必要的終端電阻 ,只齋作開處的設定。
可實行個人計算機與PC間的通信。
