帶減速機中慣量、扁平伺服電機SGM7P型（額定轉速：3000r/min）。
額定輸出：0.1kw。
電源電壓：AC200V。
串行編碼器：24位增量型。
設計順序：IP55上海伺服驅動。
減速機的種類：精密HDS行星減速機。
減速比：1/21。
軸端：直軸、帶鍵槽、帶螺孔。
選購件：無選購件。
安川電機是運動控制領域?qū)I(yè)的生產廠商，
是日本第一個做伺服電機的公司，
其產品以穩定快速著稱，性價比高，

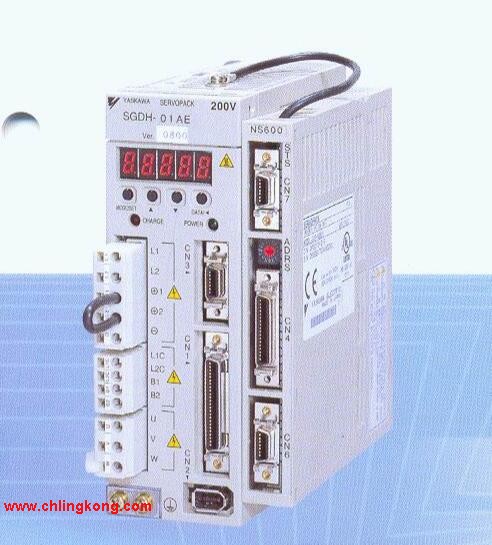

是全球銷售量最大，使用行業最多的伺服品牌SGDH-15AE
在國內，安川伺服多年來占據了最大的市場份額上海伺服驅動。
擁有同行業最高的放大器響應性，大大縮短了整定時間。
安川電機是世界一流的傳動產品制造商上海伺服驅動。
隨著中國改革開放和經濟發展的不斷深入，
眾多國際一流公司紛紛落戶上海，并迅速拓展其業務。伺服電機SGMAH型（轉速：3000r/min）。
功率：0.1kw。
電源電壓：單相AC100V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸無鍵。
選購件：帶油封。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性高性能伺服驅動器。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護高性能伺服驅動器。Σ-V系列伺服電機SGMAV型。
額定輸出：0.15kw(150W)。
電源電壓：AC200V。
串行編碼器：20位絕對值（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）。
選配：帶保持制動器（DC24V）。
超大功率變化率。
小容量。
超低慣量
瞬時最大轉矩（額定比300%）高性能伺服驅動器。
配備有高分辨率串行編碼器（20位）。
最高轉速達6000r/min。
品種齊全（50W～1.0kw，帶保持制動器）。
用途示例：
半導體制造設備，
貼片機，
印刷電路板打孔機，
機器人，
搬運機械，
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶AC1500V1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。裝備DeviceNet通信功能型伺服單元（伺服控制電源驅動型）（套件型號）
最大適用電機容量：0.75kw。
電源電壓：單相AC100V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（伺服控制電源驅動型）＋全閉環模塊。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）SGDH-15AE。

節省接線，降低了成本并提高了可靠性安川SGDH-15AE。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作SGDH-15AE。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGDH-15AE操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGDH-15AE&select=5
