RS-232 1個通道。
帶DC輸入2點。
晶體管輸出2點。
占用站數：1站。
站型：智能設備站。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整AJ71C21
通常只需修改部份程序即可。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。輸出點數：8點。
輸出電壓及電流：AC100～240V，0.6A/1點，4A/1個公共端。
響應時間：0.5Hz+1ms。
輸出形式：雙向可控硅輸出。
8點/1個公共端。
26點端子臺。
占用站數：1站。
面板外的類型遠程I/O單元（雙絞線數據連接用）。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡，
為整個網絡系統最低層的網絡。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。

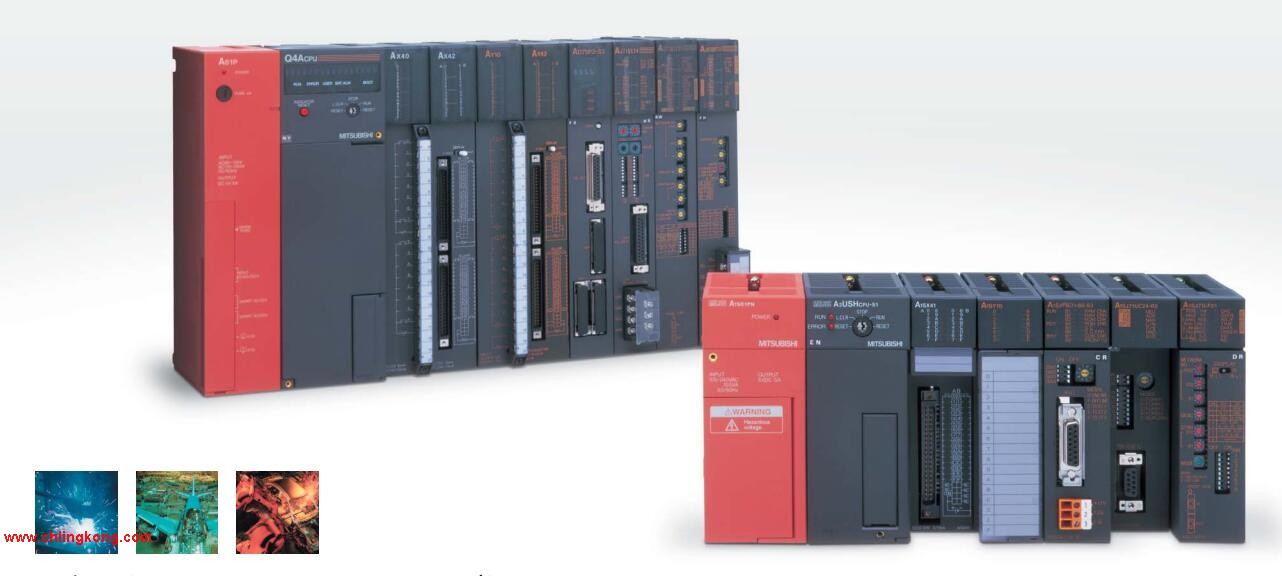

在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡繼承了傳統使用的MELSEC網絡，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡，針對各種用途提供最合適的網絡產品。
信息層/Ethernet（以太網）信息層為網絡系統中最高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用最普遍的Ethernet。
它不僅能夠連接windows系統的PC、、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電電子郵件收發功能，
使用戶無論在世界的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。
